在之前的文章中小編給大家介紹了《空壓機安裝地點選擇注意事項》，我們都知道空壓機是由空氣管道、閥門等設備組成的完整系統；其中管道設計、計算和安裝會影響整個系統的經濟性和可靠性，甚至帶來嚴重的破壞性事故。
(1)、空氣管道壓降不得超過空壓機操作壓力的5%。所以配管時最好選擇大于設計值的配管。
(2)、在空壓機之后，如果有儲氣罐、干燥器等凈化緩沖設備，理想的配管順序應該是空壓機+儲氣罐+干燥器。儲氣罐可以過濾掉部分冷凝水，還具有降低氣體溫度的作用。如果將溫度較低、含水量較少的壓縮空氣重新引入烘干機，可以降低烘干機的負荷。
(3)、空氣管道配管時，管道應有1 ~ 2°的傾斜度，以利于管道內冷凝水的排出。

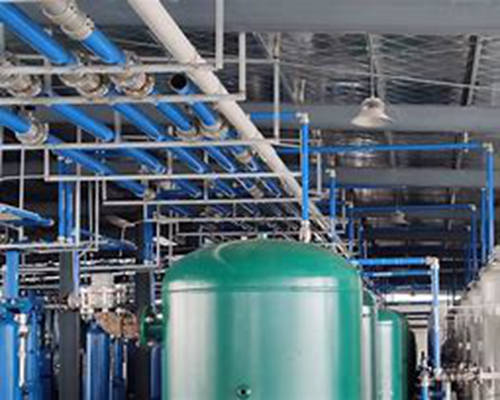

(4)、理想的空氣管道配管是主管道環繞全廠，這樣在任何位置都可以得到兩個方向的壓縮空氣。如果一條支線的用氣量突然大幅度增加，可以降低壓降。此外，環形主管道上應設置合適的閥組，以便維修時切斷。
(5)、空氣管道分支管道必須從主管道頂部連接，以防止主管道中的冷凝水向下流入工作機械或回流到空壓機。
(6)、不要隨意縮小或擴大管道。這條管道需要一個異徑管。如果不使用異徑管，接頭處會產生紊流，導致壓降較大，對空氣管道壽命產生不利影響。
(7)、如果用氣量大，時間短，最好再安裝一個儲氣罐作為緩沖，這樣可以減少空壓機的裝卸次數，對空壓機的使用壽命大有好處。
以上就是博萊特小編收集整理的有關空氣管道配管注意事項相關內容，希望對您有所幫助！
